Ruční „chytrý“ zobrazovač
Nejvyspělejší ruční rentgenový skener s technologií zpětného rozptylu pro rychlou detekci skrytých hrozeb.
Raven je nejmodernější ruční rentgenový zobrazovač s technologií zpětného rozptylu (Backscatter), navržený pro maximální efektivitu a bezpečnost při kontrolách. Tento kompaktní a lehce přenosný přístroj umožňuje operátorům rychle odhalovat skryté hrozby v různých prostředích včetně stísněných prostor, kde se přístroj díky své vyjíměčně nízké hloubce snadněji při inspekci vejde. Díky ergonomickému provedení s nízkou hmotností je práce s ním pohodlná i při delším použití. Pokročilá zobrazovací technologie a multifunkční detekční schopnosti (včetně vestavěných nástrojů umělé inteligence) umožňují okamžitou identifikaci kontrabandu a dalších hrozeb, jako jsou zbraně, výbušniny či narkotika Raven tak představuje nepostradatelný nástroj pro mobilní bezpečnostní operace v moderní době
Raven je ideální nástroj pro pohraniční a celní kontrolu, detekci kontrabandu ve vozidlech, zavazadlech i stěnách, inspekce kritické infrastruktury, zásahy u podezřelých balíčků a pyrotechnické činnosti. Technologický pokrok přináší větší přesnost a větší průchodnost materiálem než jiné ruční systémy.
Díky hmotnosti pouze 5,5 kg a hot-swap baterii s výdrží 8+ hodin je Raven plně mobilním řešením pro celodenní provoz v terénu. Ergonomické ovládání a odolné tělo odolá náročným podmínkám nasazení.

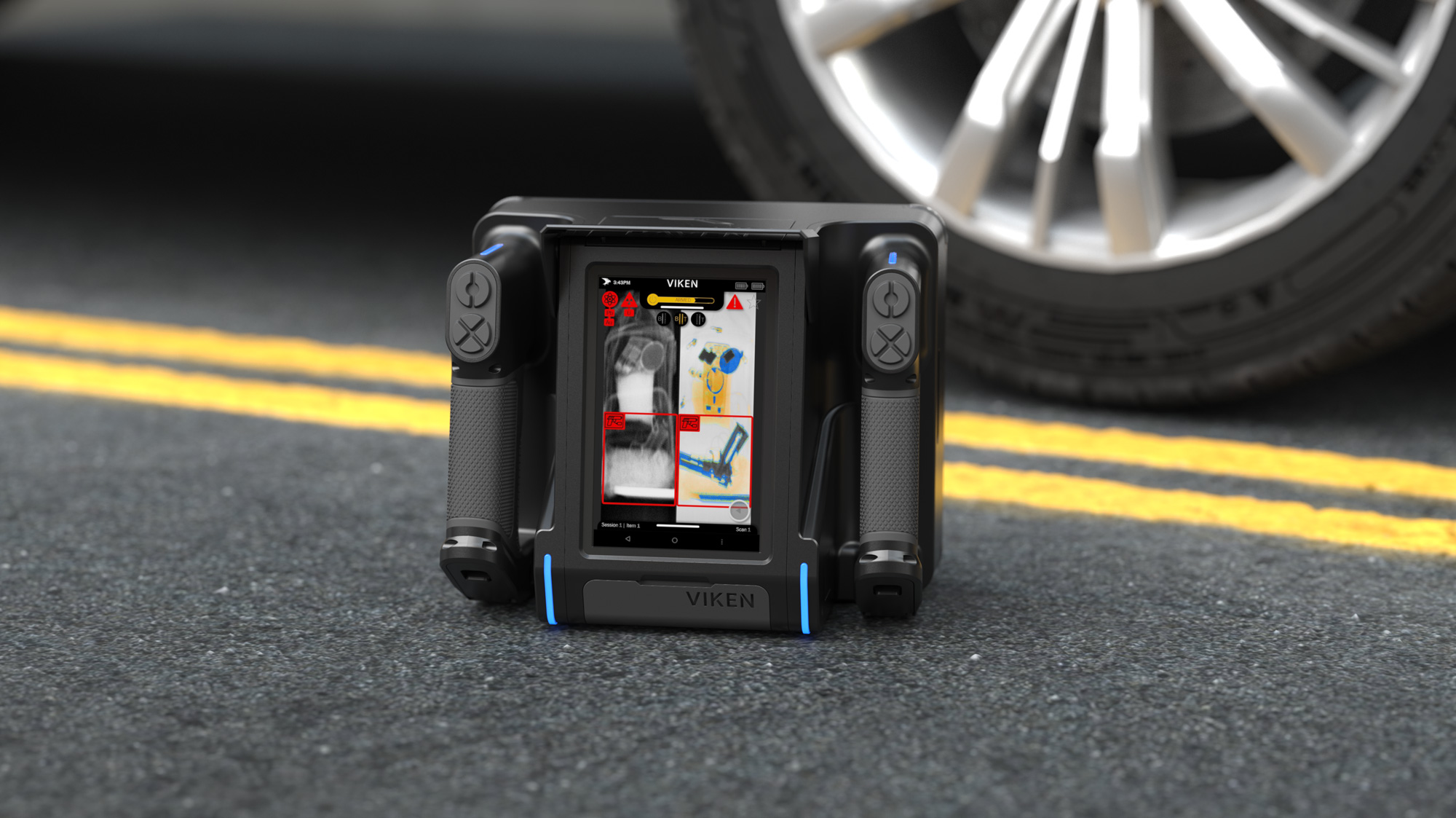

Ruční systémy se zpětným rozptylem rentgenového záření, jako je Raven, nacházejí široké uplatnění v bezpečnostních složkách i ozbrojených sborech. Umožňují nahlížet do skrytých prostor a odhalovat organické materiály, které jsou pro běžné rentgeny či detektory obtížně zjistitelné. Raven lze využít při kontrole zavazadel a balíčků (např. na letištích a poště), při prohlídkách vozidel (sedadla, pneumatiky, nádrže, palubní desky, dveře), inspekci stěn, stropních podhledů, nábytku a dalších úkrytů, kde mohou být ukryty nelegální předměty. Přístroj vytváří v reálném čase dvojrozměrný obraz kontrolovaného objektu a zvýrazňuje organické hrozby a kontraband (např. výbušniny, narkotika, hotovost) včetně improvizovaných výbušných zařízení (IED). Díky tomu je ideálním nástrojem pro rychlé a neinvazivní kontroly v terénu – celní a pohraniční inspekce, odhalování pašování, ochranu veřejných akcí, zabezpečení objektů kritické infrastruktury, věznic a mnoho dalších oblastí.

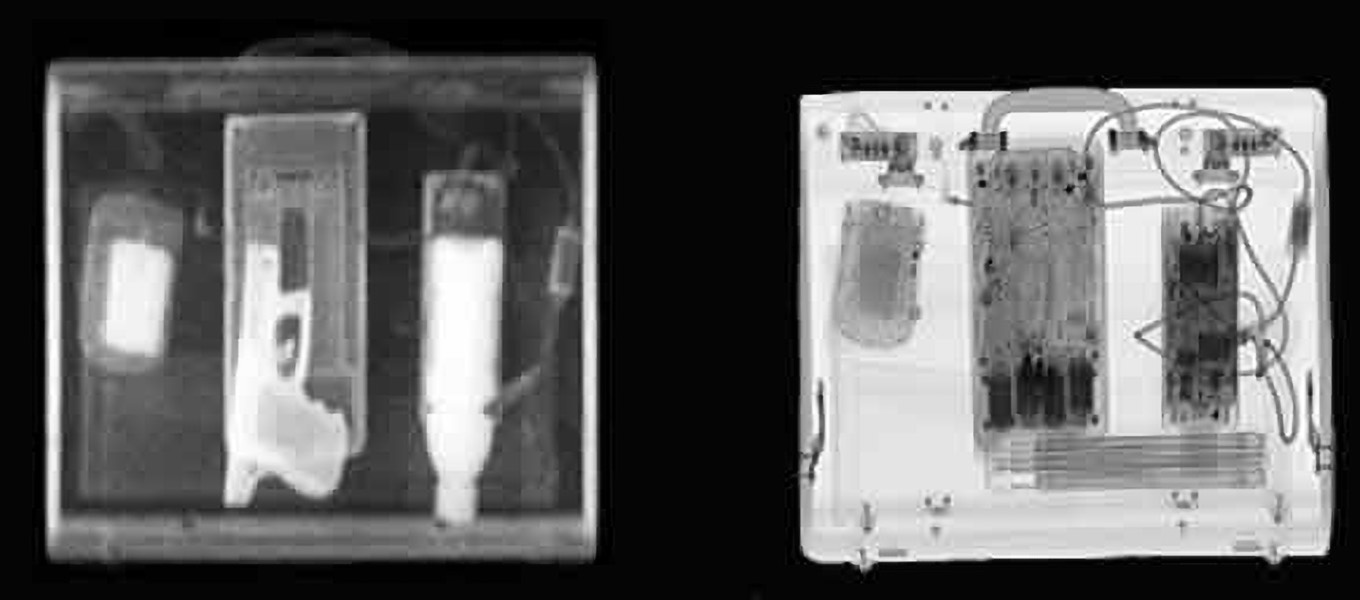

Na rozdíl od tradičních systémů rentgenové inspekce využívajících pouze prostup záření nebo chemických detektorů stop používá Raven princip Backscatter, který odhaluje zejména organické materiály a zobrazí je formou snadno interpretovatelného obrazu. Operátor tak může rychle lokalizovat nebezpečný či nelegální materiál ve skrytých dutinách nebo za různým stíněním – ať už nemetalickým, nebo kovovým - prověřeno v praxi bezpečnostními složkami. Raven navíc kombinuje zpětný rozptyl i přímý průsvit (transmission X-ray) pomocí volitelného příslušenství, čímž dokáže zobrazit předměty s bezkonkurenční kvalitou a hloubkou zobrazení v jediném snímání.

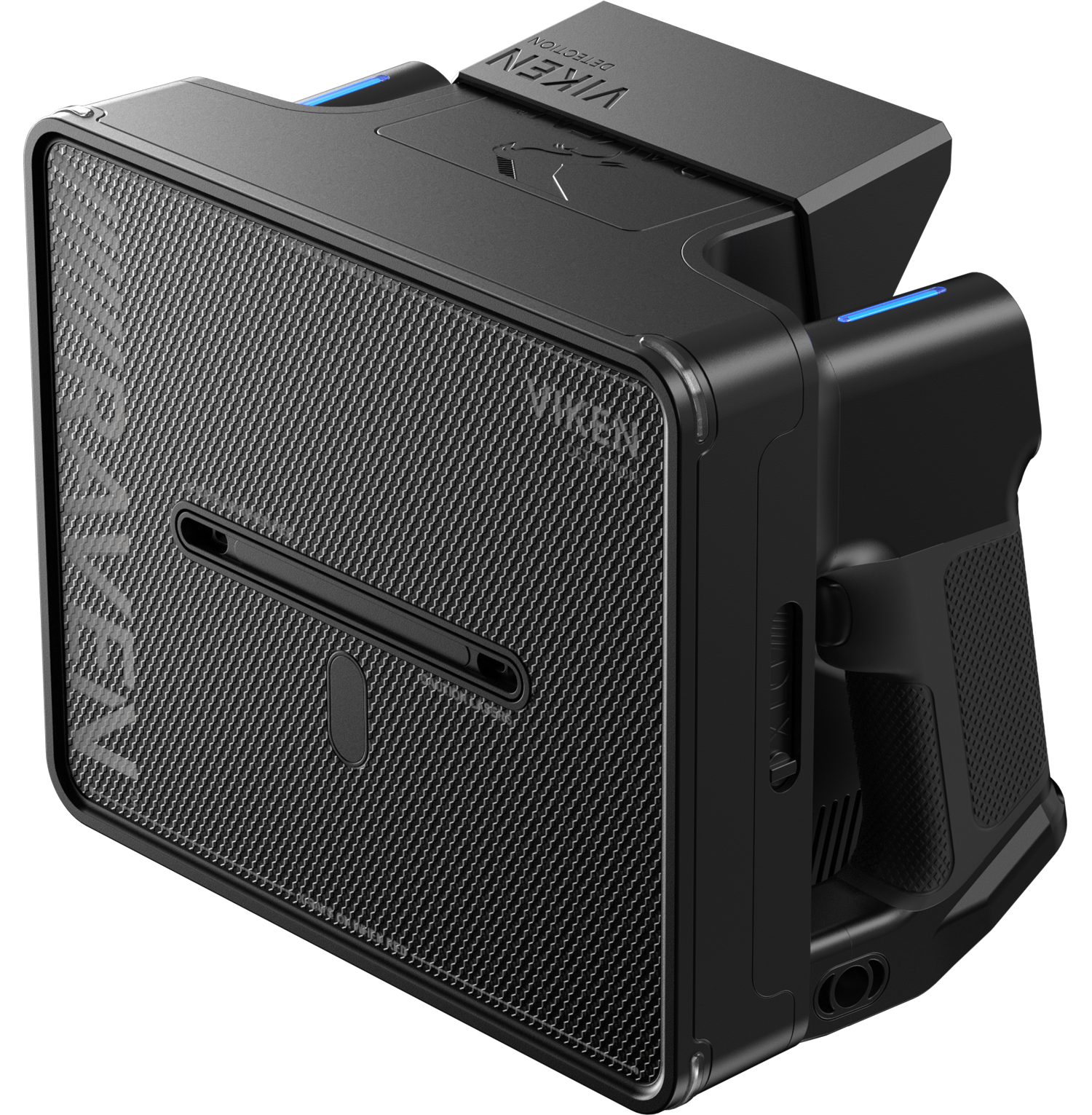

Zadní pohled na systém Raven s velkoplošným detektorem pro maximální sběr zpětně rozptýleného záření.
Specifikace ručního zobrazovače HBI-120:
| Zdroj RTG (X-ray) | 140 / 160 kV (maximální energie rentgenky) |
|---|---|
| Rozměry (Š × V × H) | 27,8 × 22,7 × 16,2 cm |
| Hmotnost | 5,2 kg bez baterie, 5,5 kg s baterií |
| Displej | 7" LCD FHD (Full HD), jas 2500 nitů |
| Penetrace (zpětný rozptyl) | do 13 mm oceli |
| Prostorové rozlišení | 0,5 lp/mm (rozliší drát o průměru 1,0 mm) |
| Provozní podmínky | -20 °C až +60 °C |
| Detekce | Backscatter + volitelný transmisní režim Raven DTX (držák detektoru pro přímý průsvit), Raven PNL (velkoplošný plochý panel) |
| Baterie | výdrž 8+ h, vyměnitelná za provozu |
| Komunikace | WiFi, BT, USB-C, GPS, volitelně LTE/5G. Lze upravit ve výrobě tak, aby se deaktivovaly komunikační modality pro citlivá prostředí, jako jsou EOD nebo jaderná zařízení. |
| Kamera | 13 MP barevná |
| AI a advanced detekční funkce | PbID (detekce olověného stínění), RadID (detekce radionuklidů), MatID (materiálová diskriminace), PmID (detekce drahých kovů), detekce zbraní (AID - AI nástroje pro automatickou detekci hrozeb) |
Raven vyniká v několika ohledech, které jej odlišují od ostatních ručních rentgenových skenerů na trhu. Především disponuje nejvyšší penetrační schopností ve své třídě – díky výkonnému zdroji 140 kV (s možností až 160 kV) dokáže zobrazit objekty i za silnou ocelí (přibližně do hloubky 11–13 mm ocelového plátu). To je několikanásobně více, než umožňují starší modely ručních skenerů (typická tloušťka plechu karoserie automobilu je pro srovnání cca 0,8 mm). Operátoři tak mohou odhalit i hrozby ukryté v hrubých kovových konstrukcích, kam jiné přístroje nedohlédnou.

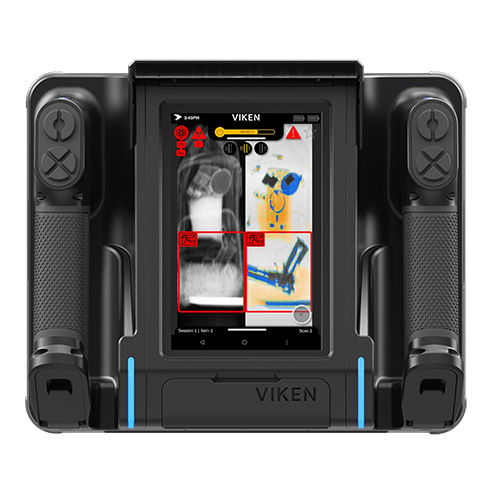

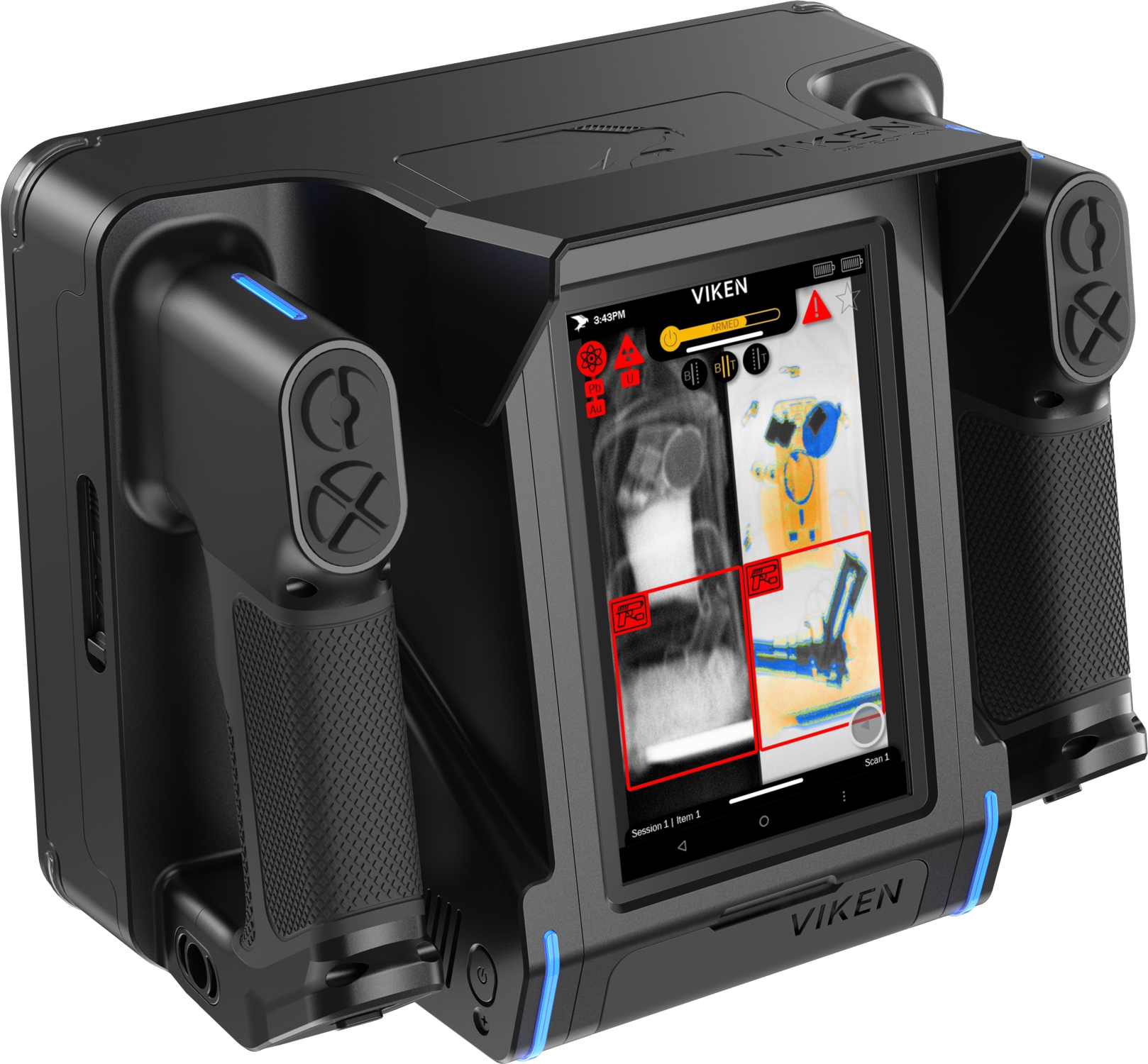

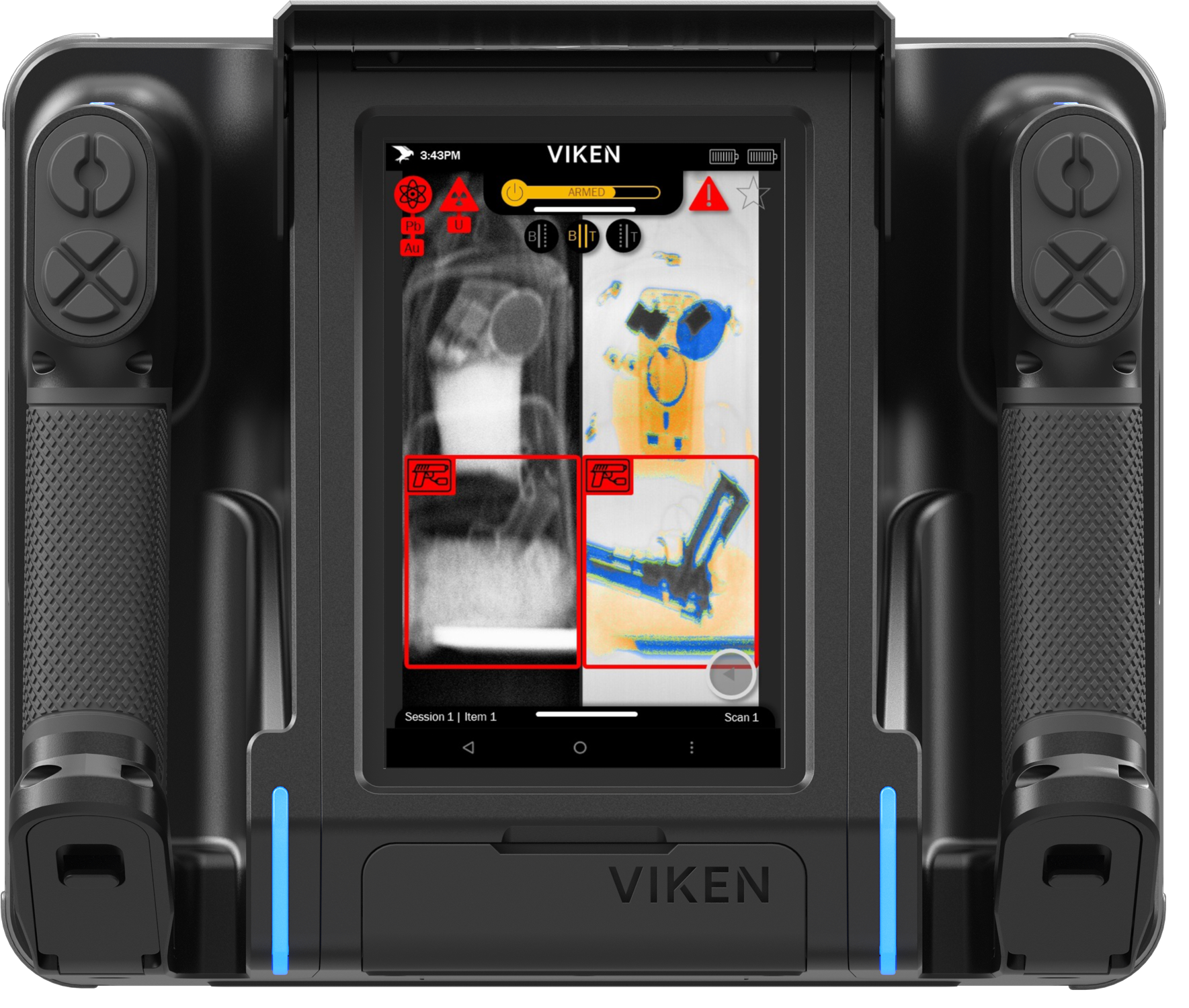

Další výraznou předností Ravenu je velký 7" FHD dotykový displej s mimořádným jasem 2500 nitů. Na rozdíl od jiných přístrojů, které často spoléhají na externí tablet nebo mají menší obrazovky, nabízí Raven integrovaný displej dobře čitelný i na přímém slunci. Ergonomické rukojeti s ovládacími prvky umožňují pohodlné skenování a ovládání systému i v rukavicích. K bezpečnosti přispívají také výrazné LED indikátory provozního stavu po stranách zařízení.
Raven rovněž poskytuje bezkonkurenční výdrž a flexibilitu provozu. Baterie s výdrží až 8 hodin lze vyměňovat za chodu (hot-swap), což umožňuje celodenní používání bez přerušení. Baterie lze nabíjet přímo v přístroji pomocí síťového adaptéru. Systém obsahuje moderní komunikační rozhraní – Wi-Fi, Bluetooth, GPS, USB-C, Ethernet a volitelně i 4G/5G mobilní připojení – pro snadný přenos dat a vzdálenou správu. Integrovaná 13 MP barevná kamera pak umožňuje dokumentovat kontrolované objekty a situaci.
Unikátní jsou také pokročilé detekční funkce Ravenu. Pomocí volitelných rozšiřujících modulů dokáže automaticky identifikovat stínění z olova (PbID) a tím odhalit pokusy o maskování kontrabandu, detekovat přítomnost radioaktivních materiálů (RadID) či rozlišovat materiály na základě jejich atomového čísla (MatID). Vestavěná sada nástrojů AID s umělou inteligencí navíc dokáže automaticky rozpoznat například zbraň v obraze a upozornit na ni operátora. Tyto vlastnosti výrazně zrychlují a usnadňují práci pyrotechniků, celníků i dalších specializovaných jednotek při boji proti terorismu a pašování.
