Důvěryhodná technologie, výkon nové generace
Bowman K Series je laboratorní XRF měřicí systém pro přesné, nedestruktivní měření tloušťky galvanických povlaků, vícevrstvých systémů a prvkového složení materiálů. Díky velké měřicí ploše, programovatelnému XY stolu, automatickému zaostření a SDD detektoru je vhodný pro kontrolu pokovení v galvanovnách, elektrotechnice, výrobě PCB, konektorů, kovových dílů a přesných technických součástí.
Řada K byla vyvinuta pro oddělení kvality, která pracují se širokou škálou vzorků. Kolimovaný systém má špičkovou měřitelnou plochu 305 mm x 305 mm na dílech o výšce až 222 mm. Automatický multikolimátor umožňuje volitelné velikosti bodů pro přizpůsobení se různým velikostem prvků; variabilní kamera umožňuje měření s ohniskovými vzdálenostmi od 6,35 mm až 89 mm.

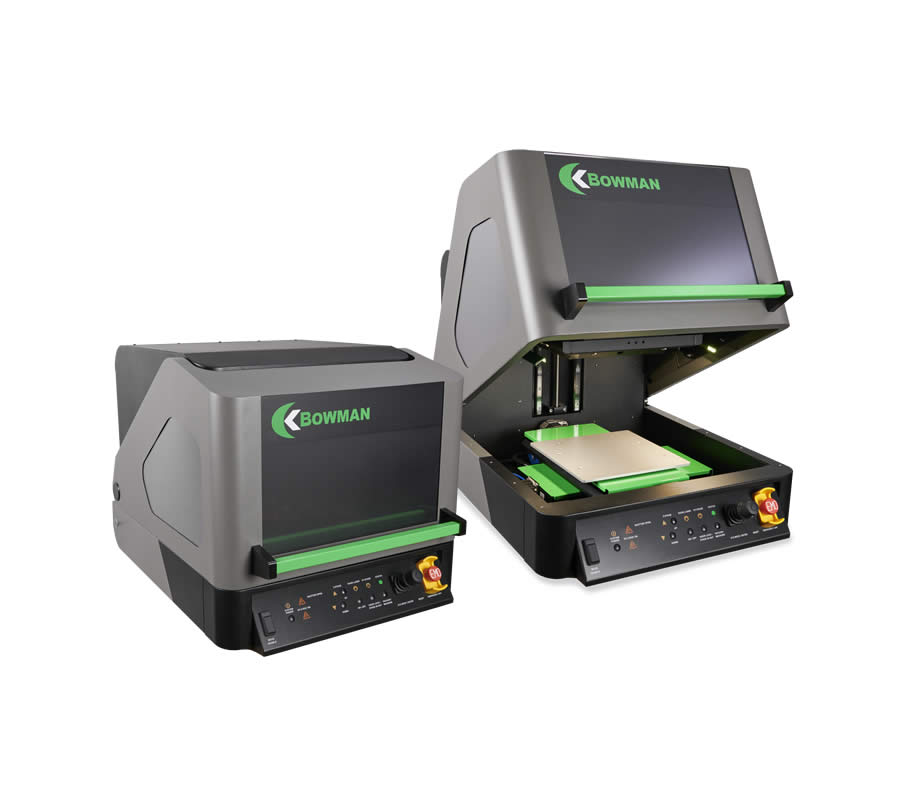

Programovatelný stolek poháněný servomotorem umožňuje rychlé a přesné programovatelné polohování vzorku. Konzolová konstrukce dvířek poskytuje obsluze snadný přístup k umístění vzorku. Dostupná funkce zobrazení stolu zobrazuje celou měřitelnou oblast a umožňuje obsluze navigovat na libovolné místo jediným kliknutím. Volitelný vestavěný joystick umožňuje obsluze pohybovat stolkem XY z ovládacího panelu systému bez zásahu softwaru.
Standardní kolimovaná konfigurace řady K zahrnuje 4 polohový (0,1, 0,2, 0,3 a 0,6 mm) multikolimátor; volitelné velikosti jsou 0,05 x 0,05 mm až 1,5 mm. Variabilní zaostřování usnadňuje měření v zapuštěných oblastech. Programovatelný stolek umožňuje měření dílů s volitelnými programy XYZ až do přesnosti 10,2 µm. Programy mohou využívat porovnávání vzorů a automatické zaostřování pro zajištění přesných měření. Stejně jako všechny systémy Bowman XRF je i řada K vybavena standardním křemíkovým driftovým detektorem (SDD) a dlouhodobou mikrofokusovou rentgenkou.
| Prvkový rozsah | Hliník (Al) - Uran (U) | |
|---|---|---|
| Počet vrstev a prvků | 5 vrstev (4 vrstvy + základ) a 10 prvků v každé vrstvě. Analýza složení až 30 prvků současně | |
| Filtry/kolimátory | Kolimované: 4 primární filtry / 4 motorizované kolimátory | |
| Zpracování signálu | Digitální zpracování pulzů: 4096kanálový digitální vícekanálový analyzátor s flexibilním tvarováním času. Automatické zpracování signálu včetně korekce mrtvého času a korekce escape píků | |
| Kamera | 1/3" CMOS - rozlišení 2688 × 1520 + k dispozici volitelně Table View - klikatelný náhled na celý měřící stůl | |
| Programovatelný XYZ stolek | Velikost stolu: 305 mm x 305 mm Posuv XY: 305 mm x 305 mm Kolimovaný: Přesnost stolu: 10,2 um (400 uin) |
|
| Rozměry | 711 (šířka) x 668 (výška) x 922 (hloubka) mm | |
| Vnitřní rozměry | 610 (šířka) x 229 (výška) x 610 (hloubka) mm | |
| Hmotnost | 120 kg | |

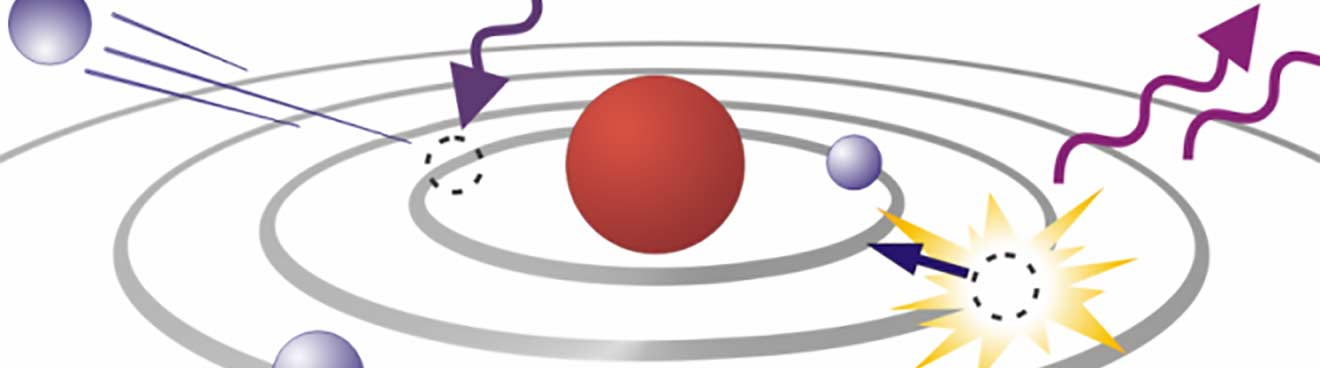

| Technologie | ED-XRF (Energiově disperzní rentgenová fluorescence) s přímou excitací - přímým buzením. | |
| Detektor | SDD detektor s rozlišením lepším než 190eV | |
| Zdroj RTG | 50 W (50kV a 1 mA) mikro fokusovaná rentgenka s W anodou (na přání Cr, Mo, Rh nebo jiné anody) | |
| Počítač | Externí PC | |
| Napájení: | Jedna fáze 100-240 V, (50/60 Hz), 480 W | |
| Aplikace: | měření tloušťky povlaků, měření tloušťky galvanických vrstev, XRF tloušťkoměr, X ray analyzátor tlouštěk, XRF analyzátor povlaků, nedestruktivní měření vrstev, měření pokovení, kontrola galvanického pokovení, měření vrstev na PCB, měření Ni/Au, měření Zn povlaku, ZnNi, měření cínování, měření chromování, měření niklování, pasivace na bázi trojmocného chromu Cr3+. | |
Moderní software Archer poskytuje uživateli kompletní pracovní prostředí pro rutinní měření tloušťky povlaků, vývoj nových měřicích metod, tvorbu kalibrací i automatizaci opakovaných kontrolních postupů. Je navržen tak, aby obsluha mohla rychle a spolehlivě provádět každodenní analýzy, ale zároveň měla k dispozici dostatečně výkonné nástroje pro složitější měřicí úlohy, vícevrstvé systémy a specifické zákaznické aplikace.
Software umožňuje jednoduché nastavení měřicích metod pro konkrétní materiálové kombinace, definici vrstev, výběr měřicích parametrů, správu kalibračních standardů a vyhodnocení výsledků podle požadovaného kontrolního postupu. Díky přehlednému uživatelskému rozhraní je vhodný jak pro zkušené pracovníky laboratoří a kontroly kvality, tak pro rutinní obsluhu ve výrobě.
Významnou výhodou softwaru Archer je možnost vytvářet měřicí úlohy pro komplexní vzorky s předem definovanými měřicími body. Uživatel může připravit kontrolní program, ve kterém jsou určeny jednotlivé pozice měření, pořadí náměrů, počet opakování a způsob vyhodnocení. To je zásadní zejména při kontrole galvanických povlaků, konektorů, desek plošných spojů, přesných technických dílů nebo jiných výrobků, kde je požadována vysoká opakovatelnost a jednoznačný pracovní postup.
Při použití motorizovaného stolku lze měřicí proces dále automatizovat. Software umožňuje přesné najíždění na definované body, opakované měření stejných pozic a efektivní kontrolu sériových nebo tvarově složitějších dílů. Tím se snižuje vliv obsluhy na výsledek, zvyšuje se reprodukovatelnost měření a zrychluje se celý proces výstupní nebo vstupní kontroly.
Součástí softwaru jsou nástroje pro správu výsledků, tvorbu protokolů a dokumentaci měření. Výsledky lze přehledně zobrazovat, archivovat a využívat pro sledování kvality výroby, dokladování shody nebo komunikaci se zákazníkem. Archer tak nepředstavuje pouze ovládací software k přístroji, ale komplexní platformu pro řízení XRF měření v oblasti galvanických povlaků, povrchových úprav a materiálové kontroly.
Bowman K Series představuje moderní XRF řešení pro měření tloušťky povlaků, které kombinuje přesné analytické možnosti, komfortní pracovní prostor a přehledné softwarové ovládání. Díky tomu je vhodný nejen pro rutinní kontrolu galvanických povlaků, ale také pro náročnější měření vícevrstvých systémů, větších dílů a zákaznických aplikací.
