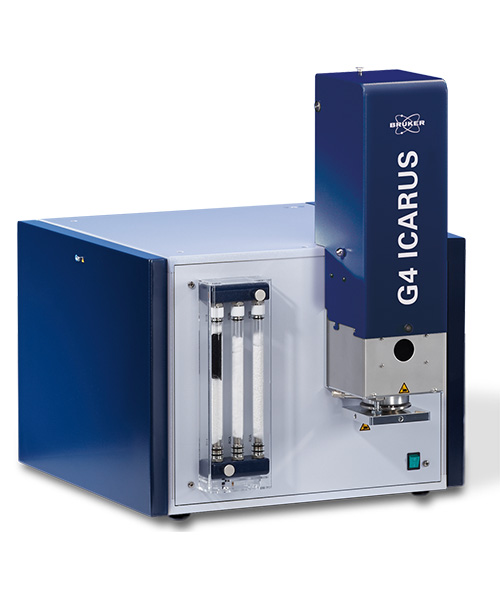

Novinka: Bruker G4 ICARUS HF je špičkový prvkový spalovací analyzátor C/S pro rychlou a přesnou analýzu uhlíku a síry v anorganických materiálech. Díky vysokofrekvenční indukční peci a inovativní detekci HighSense™ poskytuje výsledky do 60 sekund s výjimečnou citlivostí a stabilitou. Tento přístroj představuje ideální řešení pro průmyslovou kontrolu kvality i výzkumné laboratoře, kde je požadována spolehlivá a efektivní analýza uhlíku a síry.

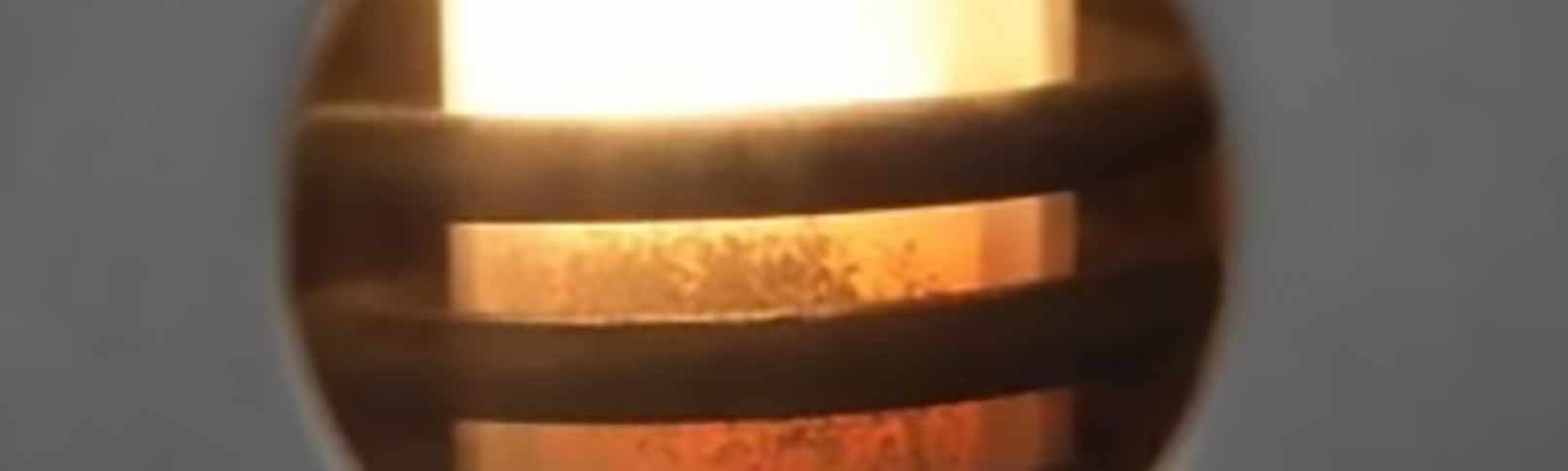

Prvkový spalovací analyzátor G4 ICARUS HF pracuje na principu spalování vzorku v proudu čistého kyslíku za velmi vysokých teplot. Vysokofrekvenční indukční pec o výkonu 2,2 kW dokáže zahřát vzorek s přísadou urychlovače (akcelerátoru) na teploty přesahující 2000 °C, čímž dojde k úplnému spálení anorganického materiálu. Uvolněné plyny CO2 a SO2, odpovídající obsahu uhlíku a síry ve vzorku, jsou vedeny přes prachový filtr a poté detekovány nedisperzními infračervenými detektory a moderním UV senzorem.
Použití vysokofrekvenční indukce zajišťuje rovnoměrné a velmi rychlé zahřátí celého vzorku. Celý objem vzorku je tak analyzován najednou (volumetrická analýza), což zvyšuje přesnost výsledků i u nehomogenních materiálů. Například i u šedé litiny s nerovnoměrně rozloženým grafitem dokáže G4 ICARUS HF poskytnout reprezentativní výsledek, protože spaluje skutečně veškerý materiál v kelímku

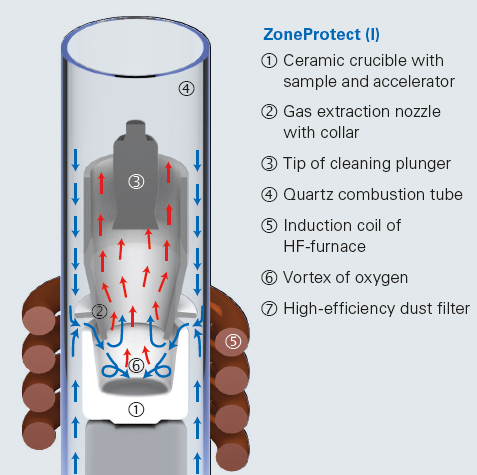

Patentovaný systém ZoneProtect™ se stará o to, aby průběh spalování byl čistý a efektivní. Speciální odsávací tryska v horní části pece zajišťuje stálý přísun kyslíku k tavenému vzorku a současně okamžitě odsává vznikající spaliny a prachové částice. Tryska je navíc konstruována tak, aby chránila křemennou spalovací trubici před případným rozstřikem roztaveného vzorku. Tím je udržován spalovací prostor v optimálním stavu pro každý analyzovaný vzorek a minimalizuje se znečištění přístroje.

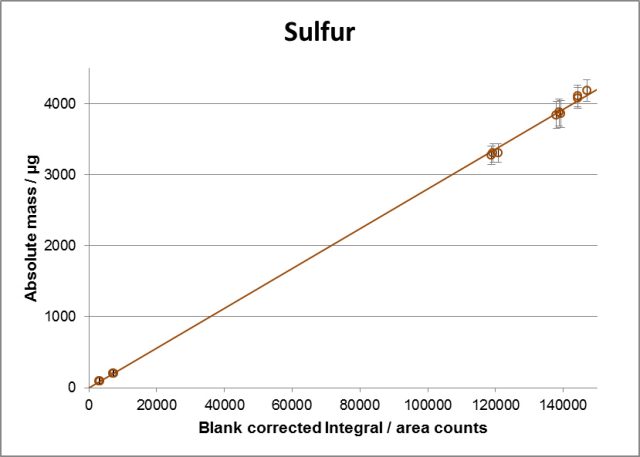

Inovativní detekční systém HighSense™ využívá technologii UV-absorpce pro měření oxidu siřičitého (SO2). UV absorbance je řádově účinnější než tradiční infračervená detekce, což vede k 10× lepšímu poměru signál/šum a možnosti měřit i stopové koncentrace síry. Detektor SO2 s UV-LED zdrojem poskytuje ultra-široký lineární rozsah (přes 5 dekád koncentrace) a není ovlivněn interferencemi vodní páry ani teplotními výkyvy. Spolu s vysoce stabilními IR detektory pro CO2 umožňuje HighSense™ spolehlivé simultánní stanovení C a S od úrovně jednotek ppm až po desítky procent.
Elementární analyzátor G4 ICARUS HF je navržen pro nepřetržitý provoz s minimálními nároky na údržbu. Po každé prvkové analýze se zcela automaticky spustí čištění spalovací komory: integrovaný systém bezkartáčového čištění současně čistí inline prachový filtr s jemností 3 µm a odsávací trysku. Veškerý zachycený prach a zbytky jsou přitom přeneseny zpět do kelímku, odkud jsou snadno odstraněny spolu s popelem. Díky tomu zůstává přístroj čistý, optické komponenty nejsou znečištěné a výsledky jsou dlouhodobě stabilní. Obsluha nemusí přerušovat práci kvůli manuálnímu čištění – přístroj je prakticky vždy připraven k dalšímu měření.
Součástí prvkového analyzátoru je moderní software s intuitivním uživatelským rozhraním. Uživatelé ocení snadné nastavení měření a kalibrací, stejně jako automatické vyhodnocení výsledků. Software nabízí pokročilé funkce jako statistická analýza dat, generování protokolů o měření, správa kalibračních křivek a vestavěné diagnostické nástroje pro kontrolu stavu přístroje. Díky přehlednému rozhraní a možnosti připojení k laboratorním informačním systémům (LIMS) je zajištěna hladká integrace přístroje do rutinního provozu laboratoře.
Spalovací analyzátor G4 ICARUS HF nachází uplatnění napříč různými odvětvími průmyslu i ve výzkumu. Je určen pro analýzu anorganických materiálů, zejména:
Díky robustní konstrukci a pokročilým technologiím splňuje G4 ICARUS HF pro anorganické materiály přísné požadavky průmyslové analytiky na rychlost a přesnost měření, zároveň však nabízí i flexibilitu potřebnou ve vědeckovýzkumných aplikacích. Umožňuje tak efektivní kontrolu kvality, optimalizaci výrobních procesů i podporu vývoje nových materiálů, to vše s maximální spolehlivostí a uživatelským komfortem.
| Typ vzorků: | Anorganické, suché, jakékoli formy nebo tvaru |
| Měřené prvky: | Uhlík, síra. |
| Nosič vzorků: | Keramické kelímky. |
| Detektory: | Uhlík: Dvou rozsahový NDIR detektor s referenčním kanálem. Síra: Detektor HighSense™ NDUV s referenčním kanálem (na přání lze rovněž NDIR) |
| Oblasti použití: | Laboratoře, strojírenství / elektronika, geologie / těžba, sklo / keramika, ocel / metalurgie / stavební materiály. |
| Standardní hmotnosti vzorku: | 0,1 - 1,0 g (typicky 0,5 g) |
| Doba analýzy (nominální): | 40 vteřin |
| Opakovatelnost: | lepší než polovina standardní odchylky analyzovaného referenčního materiálu |
| Nosný plyn: | Kyslík - čistota 99.95% (pro stopové obsahy uhlíku 99.995), tlak 3.5 bar (50 psi) |
| Pomocný plyn: | stlačený vzduch, min 5 bar |
| Rozměry a hmotnost: | 640 x 770 x 780 mm (šířka x hloubka x výška) cca. 75 kg |
| Napájení: | 230 VAC (± 10 %); L1 N; 50-60 Hz; 16 A; 2.7 kVA |
Pokud záleží na čase potřebného pro získání výsledku a přesnost musí být zaručena již při prvním měření a to s minimální přípravou vzorku, pak je analýza pomocí spalovacího analyzátoru prvků uhlík síra nenahraditelná. Tyto prvky je totiž obtížné nebo někdy i nemožné měřit přímými spektroskopickými metodami, zejména pokud jde o složité matrice (či např. materiály pro 3D tisk, materiály porézní či jinak problematické). Např. spalovací analyzátor G4 ICARUS řady 2 poskytuje přesné výsledky i v šedé litině, kde je uhlík nerovnoměrně rozložen ve formě grafitových shluků, protože používá volumetrickou metodu – analýzu celého vzorku.

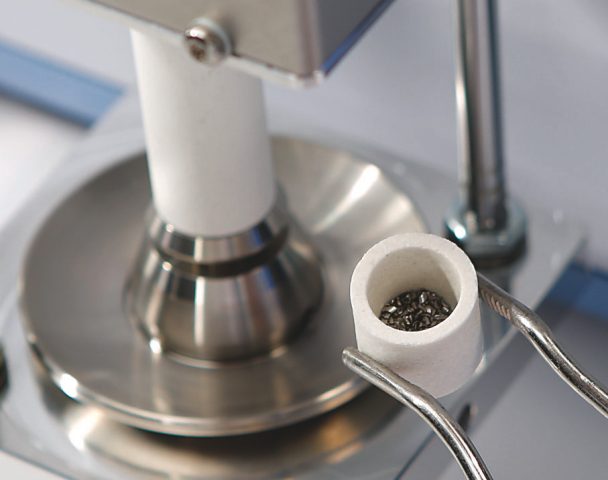

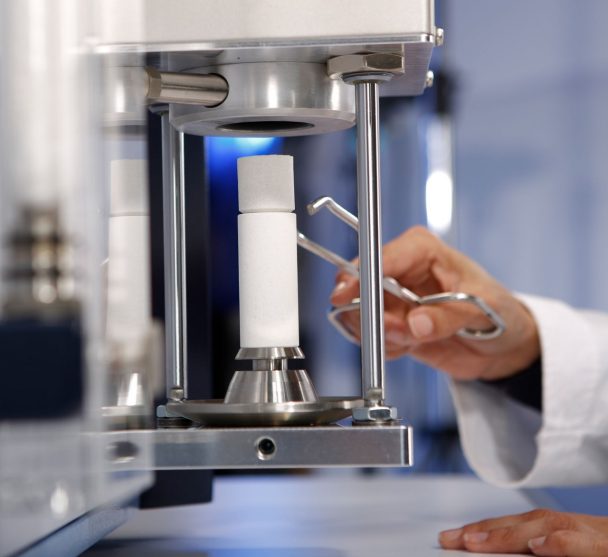

Po zvážení vzorku v keramickém kelímku se hmotnost přenese z připojené váhy do počítače. V případě potřeby lze váhy vzorků zadávat také ručně. Následně se přidá urychlovač (železo nebo wolfram) a poté, co je kelímek umístěn na podstavec, začne analýza. Doba analýzy je typicky 40 až 60 sekund. Signály detektoru a parametry přístroje se zobrazují během analýzy. Vyhodnocení signálů a zobrazení výsledků je prováděno automaticky. Data mohou být přenesena do systému pro správu laboratorních dat (LIMS).
Oproti jiným metodám nabízí spalovací prvkový analyzátor G4 ICARUS HF tyto klíčové výhody:
