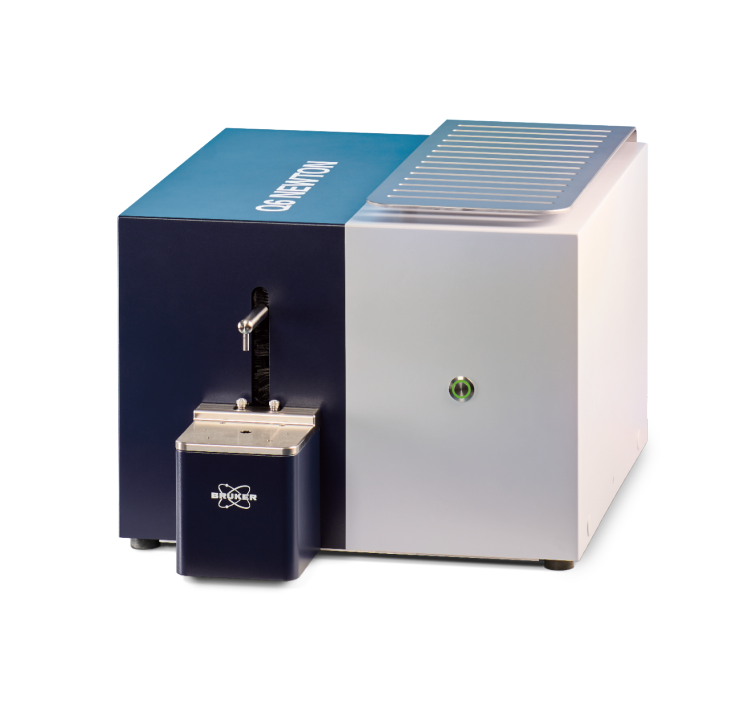

Spektrometr Q6 NEWTON

Q6 NEWTON – Rychlý, spolehlivý a vždy připraven

Jiskrový spektrometr Q6 NEWTON je špičkové řešení OES pro metalurgy a taviče pro rychlou a přesnou analýzu složení taveniny. Technologie detekce HighSense^TM, zdroj SmartSpark^TM a RockSteady^TM, aktivní kontrola teplotní stability, jsou klíčovými prvky pro dosažení maximální přesnosti, rychlosti a spolehlivosti při analýze prvkového složení kovů. Jedno stisknutí tlačítka SmartButton uvolní sílu výbojů Q6 NEWTON a poskytuje bleskurychlá měření, vynikající přesnost a přesnost v kombinaci s extrémně nízkými detekčními limity i při provozu 24/7.

Nový distribuční systém argonu zajišťuje nejstabilnější a nejekonomičtější způsob proplachu dvou ArgonShield, koaxiálního toku elektrody a VUV-spektrometru. Inteligentní postupy pro úsporu argonu snižují spotřebu plynu až o 40 % ve srovnání s podobnými spektrometry. Stativ jiskření je nenáročný na údržbu a je dodáván s velkým a robustním stojanem na vzorky, který usnadňuje správné skladování kontrolních, zatímco pneumatický přítlak vzorků zajišťuje optimální kontakt se vzorky a bezproblémový provoz bez ztráty flexibility.

< 20 s

Čas měření s vysokou přesností

Nejmodernější detekční technologie HighSense^TM poskytuje ultrarychlá měření s vynikajícími limity detekce při nekompromisní přesnosti.

± 0.2 °C

RockSteady^TM teplotní stabilita

Aktivní kontrola teplotní stability a dokonalá vnitřní izolace přístroje udržuje teplotu optiky přesně na její ideální nastavené hodnotě. To se promítá do analytické stability v širokém rozsahu okolních teplot, rychlé provozní připravenosti a minimální spotřeby energie.

Digitální plazmový generátor s HEPS

Ve spektrometru Q6 NEWTON je použit digitální plazmový generátor nejnovější generace s technologií HEPS (High Energy Pre-Spark) pro dokonalou přípravu povrchu vzorku při předjiskření.

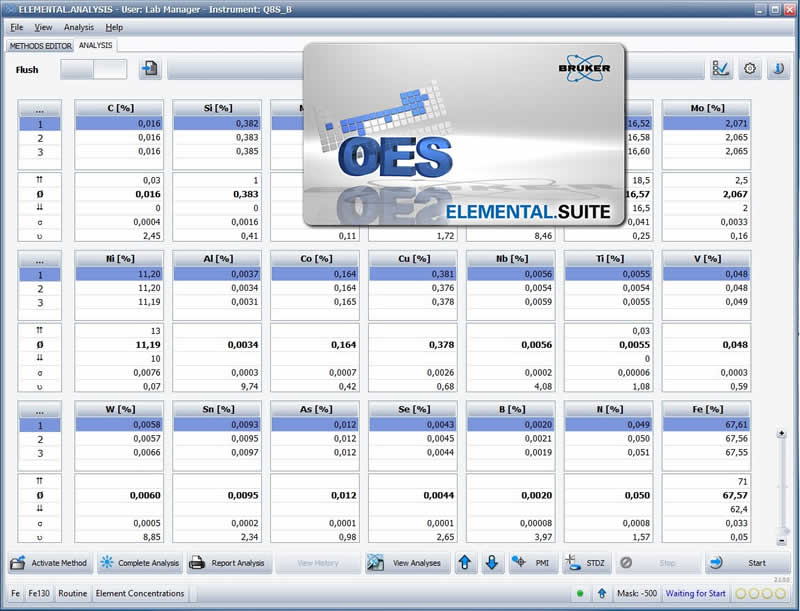

Software ELEMENTAL.SUITE

64-bitový software ELEMENTAL.SUITE se již masivně osvědčil u spektrometrů Q4 TASMAN, Q8 MAGELLAN i Q2 ION. Je to software, který je přímo navržen pro OES spektrometry a má v sobě všechny klíčové funkce. Plně automaticky vyhodnocuje prvkové chemické složení měřeného vzorku, ukládání a vyhledávání dat. K naměřenému chemickému složení jsou automaticky vypočítány průměrné hodnoty, směrodatná odchylka, RSD. Software podporuje jak přímé porovnání naměřeného chemického složení vůči zvolené jakosti / výrobnímu předpisu, tak i vyhledání neznámého materiálu v integrované databázi norem. Samozřejmostí jsou přímé výtisky, generování PDF, odeslání výsledků emailem, plně přizpůsobitelný vzhled výtisku pomocí integrovaného plnohodnotného editoru vzhledu atestů, automatizované výpočty veličin (uhlíkový ekvivalent, pseudo prvky, …). Software je po všech ohledech plně přizpůsobitelný dle potřeb zákazníka včetně pořadí prvků, počtu desetinných míst, rozložení, způsobu ovládání – jeho obsluha je snadná a názorná. K dispozici je i propracovaný statistický modul. Ve výrobním prostředí je často využíváno možnosti automatického zpracování a přenosu dat, tisky na vzdálené tiskárny, možnost změny jednotek mezi % a ppm. Software lze snadno přepínat mezi všemi světovými jazyky včetně češtiny.

Volitelný plugin TOTAL.MATERIA

V software ELEMENTAL.SUITE je k dispozici integrovaná databáze norem a jakostí, se kterými může uživatel snadno a rychle pracovat, přizpůsobovat si ji a doplňovat či měnit stávající materiály. Navíc je možné zakoupit volitelný modul TOTAL.MATERIA s více jak 350 tisíci dalších norem a jakostí. Tento modul je pak plně integrován v SW ELEMENTAL.SUITE a na jeden stisk tlačítka tak má operátor k dispozici všechny světové ekvivalenty právě měřeného vzorku a možnost rozšířené práce s jakostmi a normami.

	Specifikace	Přínos

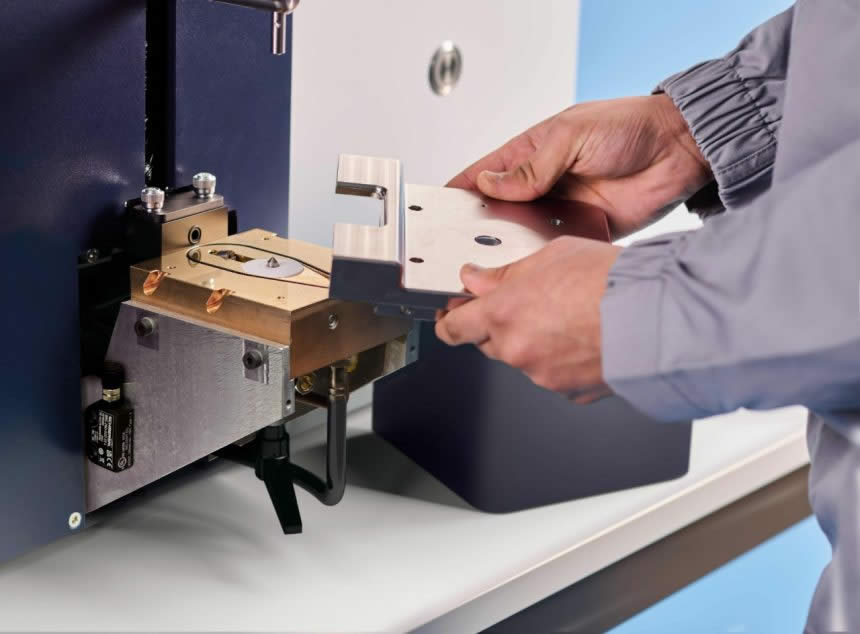

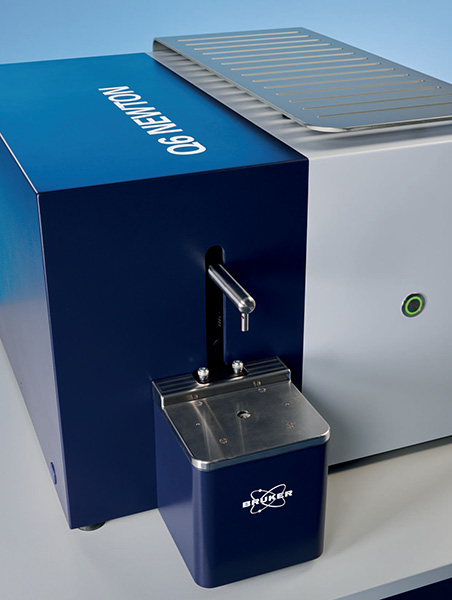

Jiskřiště Držák vzorku	Jiskřiště s nízkými nároky na údržbu s koaxiálním prouděním argonu, velký a robustní stolík pro vzorky. Pneumatický pohon, výška vzorku: 120 mm.	Minimalizovaná spotřeba argonu a údržba, snadná analýza drátů, malých dílů a objemných vzorků. Bezproblémová manipulace se vzorky.
SmartSpark™	Bezúdržbový digitální zdroj pro ultrastabilní generování jisker: plně programovatelné proudové křivky s variabilními časy výboje až do 10 µs v jiskřící sekvenci 1000 Hz.	Zlepšená přesnost a stabilita.
SafeGuard™	Bezpečnostní deska schválená TÜV Süd s okamžitým vypnutím.	Nejvyšší provozní bezpečnost bez rušivých bezpečnostních krytů.

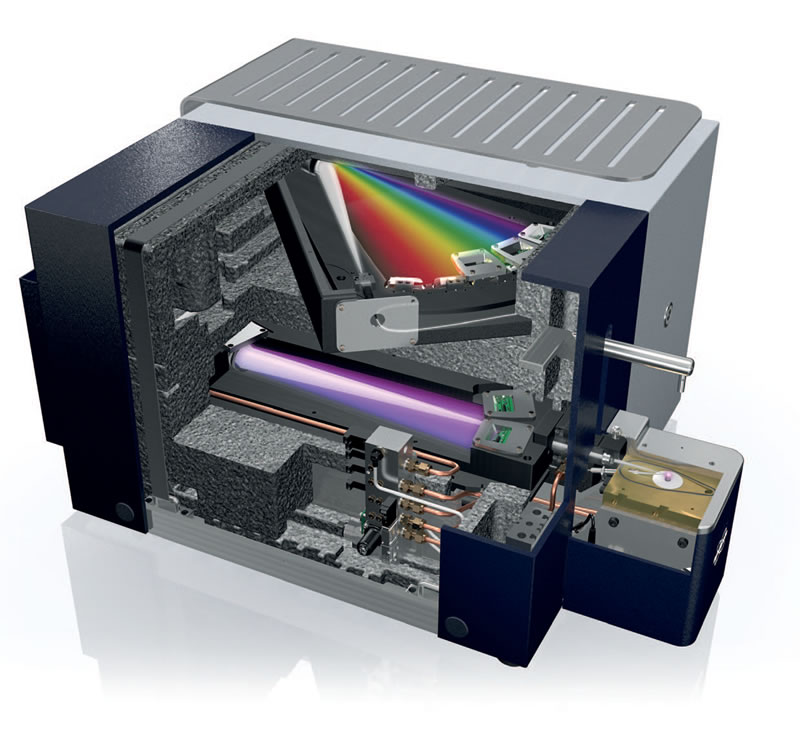

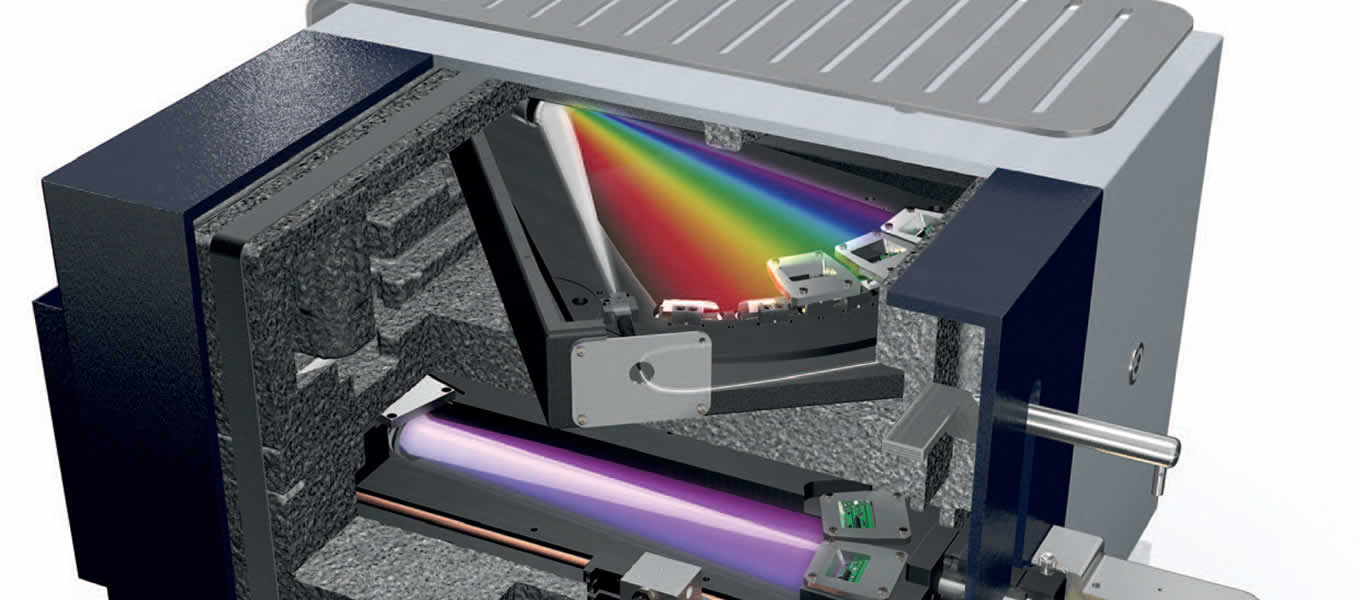

MultiVision™ Optický systém	Dvojitá optika v optimalizované konfiguraci Paschen-Runge s tepelnou stabilizací a izolací RockSteady™.	Nejrychlejší simultánní měření s vysokým rozlišením, kvalitou dat a dlouhodobou stabilitou.
VUV-optika	130 - 200 nm (proplachováno argonem).	Vynikající výkon pro lehké prvky (N, O, C, P, S,..) s vysokým rozlišením a nízkou spotřebou argonu.
UV/VIS-optika	190 - 620 nm (bez proplachu).	Osvědčená spolehlivost splňuje nejnižší provozní náklady.
Detekce HighSense™	Ultrarychlá, nízkošumová elektronika čtení s vysokou kvantovou účinností díky řadě nejmodernějších CMOS senzorů bez coatingu.	Zvýšená citlivost, rozlišení a poměr signál/šum pro nejvyšší kvalitu dat a nízké detekční limity.
ArgonShield™ Systém dodávky argonu	Zabraňuje kontaminaci optických komponent během měření. Nový režim rychlého čištění a inteligentní režim úspory argonu. Ar min 99,998 % čistoty (Ar 4.8) nebo lepší. 3 bar (± 10 %) přívodní tlak. Měděné potrubí (6 mm vnější průměr) s fitinkami Swagelok®.	Permanentní transparentnost, minimalizovaná údržba bez další spotřeby Ar. Rychlý počáteční start a výrazně snížená spotřeba argonu.
Elektrická data	100 – 230 V/AC (± 10 %), 50-60 Hz. 16 A (240 V) nebo 25 A (100 V) pomalá pojistka. 600 VA (max), 85 VA v pohotovostním režimu, typicky: 350 VA během měření.	Kompatibilní se všemi celosvětovými konfiguracemi napětí a proudu.
Rozměry a hmotnosti	62 x 88*) x 48 cm (Š x H x V), ~80 kg *) včetně aktivního teplotního modulu	Kompaktní vysoký výkon

Cíloví zákazníci a aplikace pro jiskrový optický emisní spektrometr Q6 NEWTON:

• Slévárny šedé a tvárné litiny.
• Slévárny hliníku a jeho slitin (gravitační i tlakové lití).
• Slévárny mědi a slitiny mědí.
• Strojírenské podniky pro ověřování kvality QA/QC a pozitivní materiálovou identifikaci (PMI).
• Aplikace, kde je třeba přesně a rychle stanovit prvkové chemické složení kovů a slitin kovů.

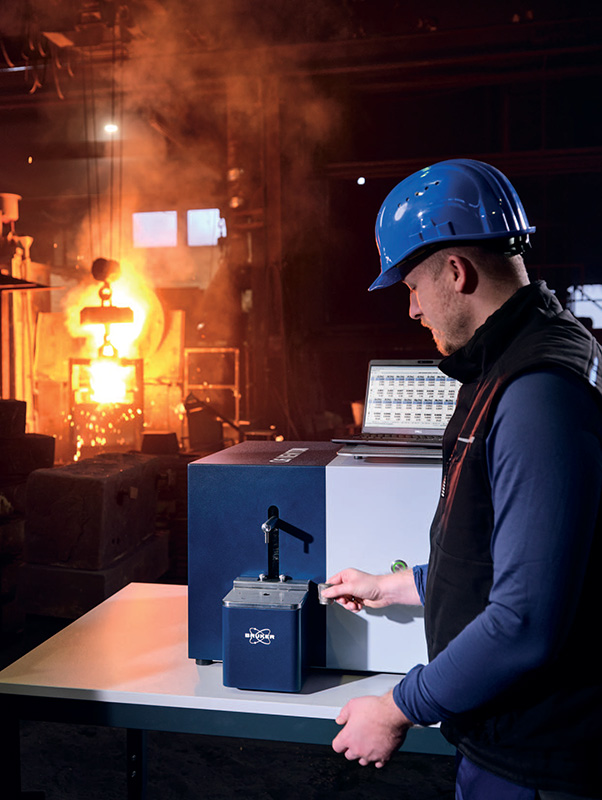

• Díky své konstrukci a AAC lze umístit tento přístroj i přímo na pec a použít jej jako předřadnou kontrolu v ocelárnách.
• Všude tam, kde je třeba přesné stanovení chemického složení oceli, hliníku, mědi a jejich slitin z hlediska všech zájmových prvků.
• Přesná analýza kovů a slitin kovů a Analýza chemického složení kovových materiálů včetně rychlého třídění kovových materiálů.

Kategorie přístroje:

Optické emisní jiskrové spektrometry.
