Nejmenší, nejlehčí a celosvětově nejprodávanější ruční rentgenový spektrometr.
ALPHA je technicky vyspělý ruční rentgenový spektrometr a ruční analyzátor kovů i nekovů se širokými analytickými možnostmi. Výrobcem je firma Innov-X Systems z USA. Tento ruční analyzátor je oblíbený díky své universálnosti, vynikajícím analytickým parametrům, snadnosti použití a přesnosti. V ČR a SR kupuje drtivá většina zákazníků právě spektrometry od výrobce Innov-X. Celosvětově jsou pak instalovány tisíce těchto přístrojů. Koncept přístroje je praxí prověřený, robustní a odolný vůči prašnosti a povětrnostním vlivům. ALPHA navazuje na předchozí velmi úspěšný model XT a přináší výrazné zmenšení rozměrů, snížení hmotnosti, lepší operativnost, vyšší analytickou výkonnost a nové užitečné funkce.
Rentgenový spektrometr ALPHA je dodáván plně nakalibrován pro uživatelem zvolené prvky a módy. Jedná se o optimální přístroj pro rychlou a nedestruktivní analýzu chemického složení vzorků, které mohou mít různé velikosti a tvary. Velkou výhodou je, že ve většině případů není potřeba žádná příprava vzorků a měření je nedestruktivní. Výsledky se zobrazují okamžitě po startu měření.
Pro ovládání je použit výkonný počítač iPAQ a propracovaný analytický software s jednoduchým ovládáním. Přístroj automaticky ukládá všechna naměřená data pro další použití a případný export do MS Excel či jiného software.
Automatickou optimalizací parametrů pro buzení vzorku je dosaženo vynikající přesnosti měření v celém koncentračním rozsahu od detekčního limitu až do 100%. Jedinečné technologie SmartBEAM a LEAP umožňují analyzovat s vysokou přesností i velmi nízké koncentrace jinak problematických prvků.

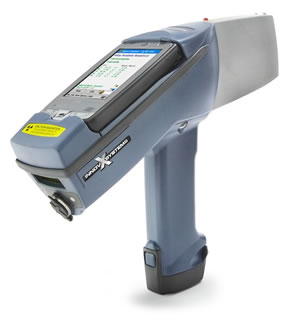

Přístroj má moderní robustní konstrukci tvaru pistole, která zajišťuje snadnou obsluhu a maximální operativnost. K vybuzení vzorku používá robustní miniaturní rentgenku. Spektrometr ALPHA je univerzální a bez jakéhokoliv nastavování je možné plynule přecházet z jednoho typu materiálu na druhý, např. z oceli na mosaz, bronz, kompozity cínu a olova, hliník, superslitiny a další. ALPHA nemá paměťový efekt při přechodu z jednoho vzorku na druhý.
Spektrometr ALPHA má kompaktní plně prachotěsné provedení s odolností vůči povětrnostním vlivům a rozmezí teplot -10°C až +50°C. K dispozici je i vodotěsná verze přístroje přímo určená pro práci v dešti.
Ve standardní konfiguraci se po několika málo vteřinách zobrazí název odpovídající materiálové normy a koncentrace následujících 21 prvků: Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Zr, Nb, Mo, Hf, W, Ta, Re, Pb, Ag, Sn, Bi a Sb . Přístroj je možné volitelně rozšířit o možnost měření prvků Cd, Au, Pt, Pd, Se a další prvky. Mimo jiné tento mód umožňuje provádění analýzy hliníku a jeho slitin z hlediska uvedených prvků.
Analytický software používá propracovanou metodu fundamentálních parametrů, a proto nevyžaduje žádnou uživatelskou kalibraci nebo nastavování parametrů při přechodu z jednoho typu materiálu na druhý. Analýza všech materiálů se provádí pomocí stisku jednoho tlačítka. Přístroj tedy jednoduše přiložíte k analyzovanému vzorku a stisknete spoušť pro start měření a po několika vteřinách znáte přesné chemické složení.
Tento mód je rozšiřitelný o technologii SmartBeam pro rychlé a přesné analýzy nízkých koncentrací prvků, jako jsou například Ti, V a Cr v koncentracích jednotek setin a výše.
Fast ID mód je určen pro rychlou pozitivní materiálovou identifikaci - PMI. Tento mód se zejména používá pro ultra rychlé zařazení materiálu dle norem a ověření, zda materiál odpovídá danému atestu. Zde je pro výpočet chemického složení použita metoda empirické lineární extrapolace. Přístroj obsahuje rozsáhlou knihovnu norem materiálů a naměřených standardů. Samozřejmostí je možnost uživatelského přidávání standardů a editace norem.
Tento mód porovnává právě měřený materiál se zvoleným typem a velmi rychle vyhodnotí zda se měřený vzorek SHODUJE nebo NESHODUJE s vybraným vzorkem. Tento mód je určen pro rychlé vytřídění určitého typu materiálu.
Tento mód je určen pro analýzu zemin, písků, jílů, usazenin a lehké matrice obecně. V tomto módu je použita propracovaná metoda fundamentálních parametrů založena na normalizaci na compton pík rentgenky. Ve standardní konfiguraci jsou v tomto módu měřeny následující prvky: Ti, Cr, Mn, Fe, Ni, Cu, Zn, As, Se, Rb, Sr, Zr, Mo, Ag, Cd, Sn, Sb, Ba, Hg a Pb. Soil mód je možné na objednávku rozšířit o další prvky jako jsou P, S, Cl, K, Ca, Sc a další. Díky optimalizaci LEAP dosahuje spektrometr ALPHA výjimečně nízkých detekčních limitů. Spektrometr ALPHA je vhodným přístrojem pro provádění analýz dle metody EPA 6200.
Analýzy dle směrnice RoHS, WEEE a ELV (EU 2002/95/EC, EU 94/62/ES, EU 2000/53/EC) slouží pro přesné stanovení procentuelního obsahu těžkých kovů a zakázaných látek v plastech, elektronických komponentách, kovech, deskách plošných spojů a v dalších směrnicí dotčených materiálech. Dále lze tento mód použít například pro rapidní třídění plastů z hlediska Cl, zjištění přítomnosti zpomalovačů hoření apod. Běžně analyzované prvky: Pb, Hg, Cd, Cr, Br, Sb a řada dalších běžných prvků.
Analyzátory ALPHA RoHS byly zvoleny jako primární technologie pro řešení směrnice RoHS firmami: Panasonic AVC Networks Czech, ASUS Czech, Samsung Galanta, Hyundai Motor Manufacturing Czech s.r.o., Continental Automotive, SGS Czech Republic, INTERTEK, Foxconn Pardubice, SITRONICS Telecom Solutions, K.T. Kalttech a řadou dalších významných podniků v ČR a SR. Ve světě pak firmami Microsoft, Intel, Hewlet Packard, armádou USA a dalšími významnými světovými výrobci.
Spektrometr ALPHA je zavedeným průmyslovým standardem doporučovaný mnoha nezávislými nadnárodními organizacemi.
Vzhledem k obšírnosti problematiky RoHS je této aplikaci věnována samostatná stránka RoHS - popis a řešení.
Informace o dalších analytických módech jako například Flow-accelerated corrosion (FAC) a dalších možnostech spektrometru ALPHA Vám rádi poskytneme na vyžádání.
Typ | HP iPAQ |
Rozšiřující paměťová karta | 1 GB (volitelně více) |
Operační systém | Microsoft Windows Mobile Premium Edition |
Displej | Dotekový prstem ovladatelný barevný podsvícený dobře čitelný TFT |
Napájení | Samostatná baterie, která se průběžně dobíjí při práci s přístrojem. |
Rozhraní | USB, WiFi a BlueTooth |
Hmotnost | 1.2 kg |
Budící zdroj | miniaturní robustní rentgenka Ag nebo W anoda, max 10-40 kV, 1-100µA |
Detektor | Si PiN diodový detektor s rozlišením <180eV nebo <220eV FWHM na 5.90keV dle typu aplikace |
Rozměry a tvar | Ergonomický vyvážený tvar pistole. |
Napájení | Li-ion nabíjecí baterie nebo napájení ze sítě 110-250V, 50-60 Hz |
Výdrž baterie | až 8 hodin na jednu baterii |
Spouštění měření | Tlačítko start/stop umístěné na pistoli, popřípadě pomocí dotekové obrazovky |
